产品详情
UGP-600
UGP600 1 0810

UGP-600

干切削专用,双层粉尘防护

标配:

◆ 西门子840Dsl数控系统 ◆ 石墨除尘器
◆ HSK-32E超声主轴 ◆ 集中式自动润滑系统
◆ 超声振幅激光量刀仪 ◆ 润滑油回收系统
◆ 高精度光栅尺 ◆ 主轴变频冷却系统
◆ 伺服伞型刀库(15把)

选配:

◆ HSK-32E精密电主轴 ◆ 接触式对刀仪
◆ 高精度3D测头



产品亮点
标配/选配

产品亮点











融合超声加工技术,获得优异的加工品质

汇专自主研发,超声无线传输系统与刀柄集成,配合HSK-32E主轴,加工表面可达Ra0.2μm

旋转超声加工技术可大大减少30%的切削应力

配石墨粉末处理设备,能高效排屑,主要应用于石墨模具和石墨电极

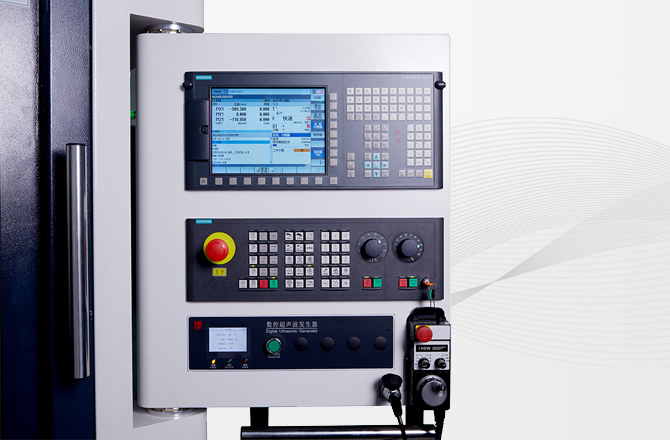

内嵌自主开发超声系统操作界面

超声功能界面与主要界面可独立操作

界面简洁

高精度光栅尺

全闭环控制系统,保障产品精度

一次装夹完成可满足质量标准



13位伺服伞形刀库

伺服驱动,旋转定位精度有保障

结构简单、易于维护

加工应用

石墨类产品的干切削加工,例如石墨模具、电极等石墨工件加工。目前应用于热弯3D玻璃石墨模具

项目 单位 参数
适用 - 石墨模具干切削
系统 -
西门子840Dsl
工作台
大小
mm
620x560
最大负载 kg
200
加工行程
X/Y/Z轴 mm
600x500x180
速度
X/Y/Z轴快移速度 m/min 15/15/12
主轴
直径 mm
100
功率(额定) KW
6.5
最大转速 rpm 40000
刀库
刀库容量 15
刀柄规格 -
HSK-32E
刀具悬伸长度 mm 90
精度

三轴定位精度
mm 0.003
三轴重复定位精度
mm
0.002
机床电源与外观

电源
-
三相交流,380V/50Hz/25A
总重量
kg
5,000
外形尺寸(X/Y/Z) mm 2160 × 2090 × 2390
