超声精密雕铣加工中心
ULM-400
雕铣--ULM-400-(5)

超声精密雕铣加工中心

ULM-600

◆ 配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点

◆ 可选配内冷超临界CO2微量润滑(MQL)冷却系统,实现清洁切削

◆ 两种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求

◆ 可选配单 / 双刀库 / 40T链式刀库

◆ 高精度加工,定位精度可达 5μm,重复定位精度可达 3μm

◆ 前门上下料、侧门操作模式,操作位置靠近加工区域,方便操作

◆ 机内配置螺旋排屑器,排屑顺畅,无死角

产品亮点
系列概述
产品亮点


◆ 整体采用龙门式铸铁材料,一体式横梁立柱,刚性高、抗振性好,精度稳定

◆ 定位精度可达 5μm,重复定位精度可达 3μm


◆ 配置高速超声主轴,超声加工一键式切换,可配HSK-E32/HSK-E40/HSK-A63主轴

◆ 最高转速 40,000rpm

◆ 可配置四轴/五轴,实现集约化加工

◆两种丝杆导轨防护可选,满足硬脆材料、金属材料加工需求

◆ 系统配置,标配华中数控 918D系统,可选配西门子828D-280系统



加工应用适用于硬脆性材料(如陶瓷、蓝宝石、玻璃、碳化硅)、碳纤维复合材料、高温合金(如钛合金)等难加工材料精密零部件高精高效加工,适用于小零件、微小孔工件的加工
蓝宝石工件

蓝宝石工件

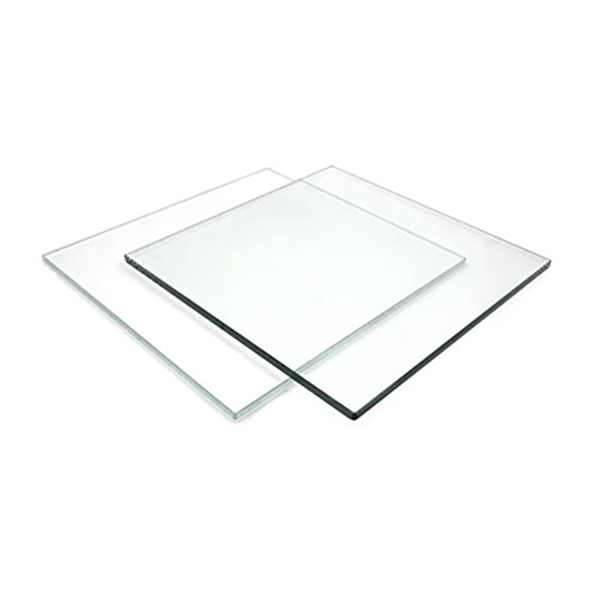

石英玻璃基板

石英玻璃基板

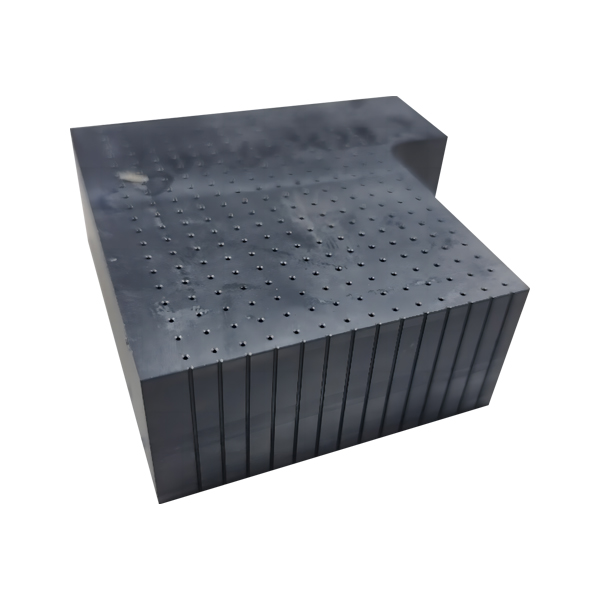

单晶硅喷淋盘

单晶硅喷淋盘



主要参数
项目ULM-600 A | B | CULM-600 AA | BB | CC
X/Y/Z轴加工行程600×500×300600×500×300
主轴鼻端至工作台面距离
工作台尺寸620×560620×560
工作台最大负载300300
T形槽(槽数 × 槽宽 × 间距)
X/Y/Z轴快速移动速度15/15/1515/15/15
X/Y/Z轴最高切削进给速度
X/Y/Z轴电机功率
主轴直径
主轴最高转速(短时)40,000 | 30,000 | 18,00040,000 | 30,000 | 18,000
主轴最高转速(持续)32,000 | 24,000 | 14,40032,000 | 24,000 | 14,400
电机功率(额定)
电机扭矩(额定)
锥孔规格HSK-E32 | HSK-E40 | HSK-A63HSK-E32 | HSK-E40 | HSK-A63
超声功能
微量润滑
超声+微量润滑
X/Y/Z轴定位精度
X/Y/Z轴重复定位精度
精度等级
刀库容量

非超声:15 | 13 | 9

超声:15 | 13 | 9

非超声:30 | 26 | 18

超声:30 | 26 | 18

最大刀具直径(满刀)130 | 140 | 110130 | 140 | 110
最大刀具长度80 | 80 | 7080 | 80 | 70
最大刀具质量3
刀库类型伞型
刀库类型
电源电压
总电源容量
气源压力
总耗气量
机床总重量(含附件)
机床尺寸(长 x 宽 x 高)
/

主要配置

标配:

◆ 华中数控918D◆ 加工冷却系统
◆ 集中式自动润滑系统◆ 主轴恒温冷却系统
◆ 外挂式手轮◆ 气枪
◆ 电箱热交换器◆ LED工作灯
◆ 三色警示灯◆ 安全门锁

选配:

◆ 西门子828D-280◆ 高精度3D测头
◆ 油雾收集器◆ 四轴/五轴转台
◆ 自动门◆ 接触式对刀仪
◆ 超声振幅测量仪◆ 五轴联动系统(含RTCP功能)
◆ 双刀库

配置适用机型:ULM-400A、ULM-400B、ULM-400C

关键词:
超声高效
精密雕铣
