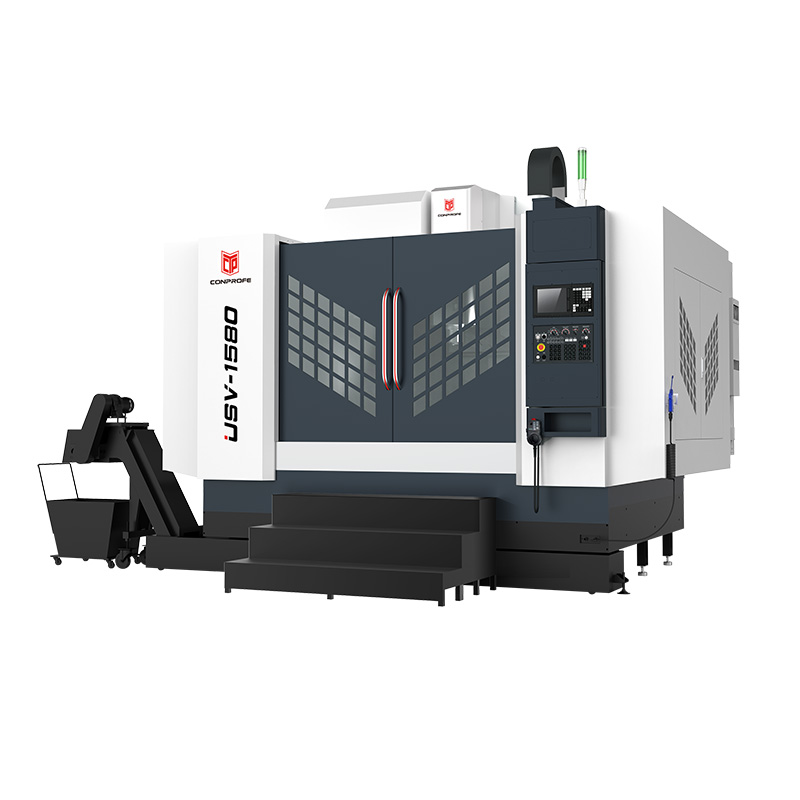

USV-1580
◆ 功能全面，汇专线轨型绿色立式加工中心包含中小型规格，工件在一次装夹后可自动连续地完成铣、钻、镗、扩、铰、锪、攻丝等多种工序的加工。
◆ 稳定可靠，高刚性机身结构，配置高端机械和电气配件，精密控制系统，高精密的线轨及丝杠；机床的高动态响应性可实现高速切削，低速无爬行。
◆ 应用广泛，适用于中小型箱体类、板类、盘类、阀门类、壳体类、模具等复杂零件的精益生产，可用于精密零件、3C产品、五金、汽配、医疗器械等行业。
◆ 定柱式十字滑台结构，大跨距人字形立柱，全封闭防护设计，床身、立柱大件采用高强度铸铁材料，满足高刚性和稳定的精度要求 ◆ 主轴使用前端迷宫设计，具备中心吹气装置/功能，主轴均采用高速直联主轴单元
|  |
 | ◆ 配置24刀位的圆盘式刀库，可选配30刀位圆盘式刀库 ◆ 机床底部斜坡设计，内置自动冲水排屑装置，水箱后置设计 ◆ 三轴均采用高刚性的滚柱线轨，大直径C3级丝杠，丝杠预拉伸安装，电机与丝杠直接连接驱动，提高刚性和精度，丝杠导轨采用集中式润滑系统，保证精度 |
◆ 三轴均采用高刚性的滚柱线轨，大直径C3级丝杠，丝杠预拉伸安装，电机与丝杠直接连接驱动，提高刚性和精度，丝杠导轨采用集中式润滑系统，保证精度 ◆ 标配FANUC 0i-MF(5)，可选西门子828D-280、三菱M80B |  |
 精密零件 |
 3C消费电子产品工件 |
 五金工件 |
 汽配工件 |
| 项目 | 单位 | USV-1580 |
| X/Y/Z轴加工行程 | mm | 1500×800×800 |
| 工作台尺寸 | mm | 1700×800 |
| 工作台最大负载 | kg | 1500 |
| X/Y/Z轴快速移动速度 | m/min. | 20 | 20 | 20 |
| 主轴转速（最高） | rpm | 9600( 直联式 ) | 12000( 直联式 ) |
| 锥孔规格 | — | BT40 | BT40 |
| 刀库容量 | 把 | 24 | 30 |
| 最大刀具直径（满刀/邻空） | mm | Φ75 | Φ150 |
| 最大刀具长度 | mm | 250 |
| 最大刀具质量 | kg | 8 |
标配：
◆ FANUC 0i-MF (5)系统 | ◆ 加工冷却系统 |
◆ 集中式自动润滑系统 | ◆ 外挂式手轮 |
| ◆ 气枪 | ◆ 电箱热交换器 |
| ◆ LED工作灯 | ◆ 三色警示灯 |
| ◆ 安全门锁 | ◆ 两侧双螺排+前置链排 |
选配：
◆ 西门子 828D-280 | ◆ 三菱M80B |
| ◆ 油雾收集器 | ◆ 4/5轴转台 |
| ◆ 接触式对刀仪 | ◆ 高精度3D测头 |
| ◆ 自动门 | ◆ 圆盘式油水分离器 |
| ◆ 主轴恒温冷却系统 | ◆ 水枪 |
配置适用机型：USV-1580
