UGG-1613
所属分类
超声绿色雕铣中心
◆ 高速高精，Z轴采用双侧氮气平衡缸配重，X轴导轨垂直方向布置，实现高速、高精度加工。
◆ 清洁切削，可配置超声加工系统、微量润滑（MQL）系统，无需传统切削液，绿色环保。
◆ 应用广泛，适用于新能源汽车、船舶、冶金、石油化工、矿山机械、电力能源、塑料机械、工程机械、重工机械等大型、重型加工领域。
产品亮点
系列概述
产品亮点

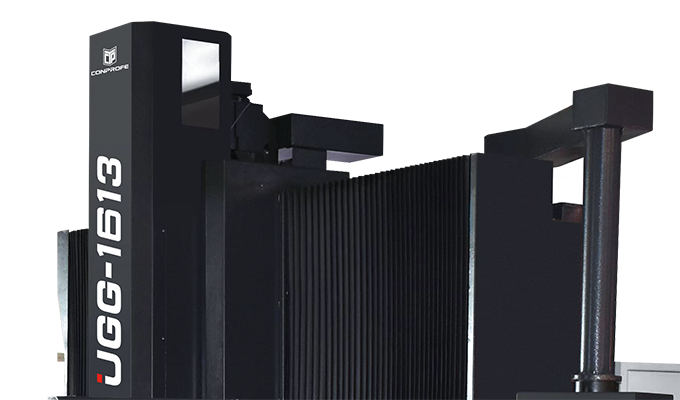

◆ 采用立柱、横梁固定，工作台移动的定梁式龙门结构，更适用于高速、高精度加工。 ◆ 采用滚柱线性导轨和多滑块设计，在保证整机刚性的同时，具有良好的动态加工性能。 |  |
 | ◆ Z轴采用双侧氮气平衡缸配重，可实现高速、高精度加工。 ◆ X轴导轨垂直方向布置，使Z轴具有良好的刚性和精度稳定性。 ◆ 两侧采用双螺旋排屑器、前侧采用链式排屑器布置，具有良好的排屑性能。 |

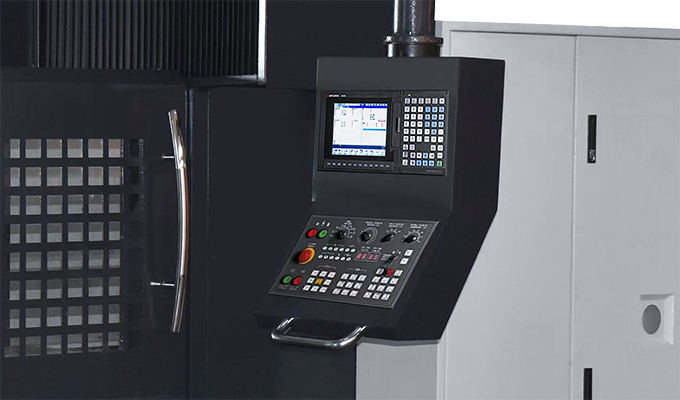

◆ 标配西门子 828D-280系统，可选配三菱M80B或FANUC 0i-MF (5)系统 |  |
加工应用适用于新能源、汽车、船舶、冶金、石油化工、矿山机械、电力能源、塑料机械、工程机械、重工机械等大型、重型加工领域
主要参数
| 项目 | 单位 | UGG-1613 |
| X/Y/Z轴加工行程 | mm | 1600×1300×600 |
| 工作台尺寸 | mm | 1700×1200 |
| 工作台最大负载 | kg | 3000 |
| X/Y/Z轴快速移动速度 | m/min. | 15/18/18 |
| 主轴转速（最高） | rpm | 12000 |
| 锥孔规格 | — | BBT40 |
| 刀库容量 | 把 | 24 |
| 最大刀具直径（满刀） | mm | Φ80/Φ150 |
| 最大刀具长度 | mm | 300 |
| 最大刀具质量 | kg | 8 |
主要配置
标配：
◆ 西门子 828D-280 | ◆ 加工冷却系统 |
◆ 集中式自动润滑系统 | ◆ 外挂式手轮 |
| ◆ 气枪 | ◆ 电箱热交换器 |
| ◆ LED工作灯 | ◆ 三色警示灯 |
选配：
◆ 三菱M80B/FANUC 0i-MF(5) | ◆ 4/5轴转台 |
| ◆ 接触式对刀仪 | ◆ 高精度3D测头 |
| ◆ 螺排+链排 | ◆ 圆盘式油水分离器 |
| ◆ 主轴恒温冷却系统 | ◆ 水枪 |
配置适用机型：UGG-1613
