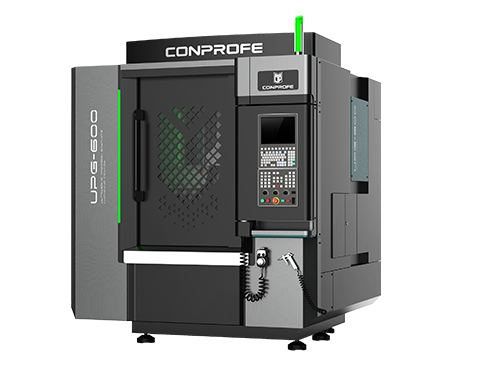

超声精密石墨加工中心

UPG-600
◆ 配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点

◆ 多层防护,采用迷宫结构、正压密封及特殊集尘设计,防护等级高

◆ 对称式龙门设计,高刚性横梁立柱一体式铸件床身,具有极佳的吸震性能、精度保持性、动态特性和热稳定性

◆ 可配置高精度光栅尺,实现全闭环控制,重复定位精度可达2μm

◆ 可选配大风量、大功率单机滤筒式吸尘系统

◆ 可选配手持吸尘器,移动作业,吸尘更彻底


产品亮点
系列概述
产品亮点

◆ 汇专自主研发超声主轴,可有效减少切削阻力,延长刀具寿命、提高表面质量

◆多层防护,采用迷宫结构、正压密封及特殊集尘设计,防护等级高

◆对称式龙门设计,高刚性横梁立柱一体式铸件床身,具有极佳的吸震性能、精度保持性、动态特性和热稳定性

◆ 可配置高精度光栅尺,实现全闭环控制,重复定位精度可达2μm



◆ 刀库采用推拉式风琴防护门设计,保持刀库清洁,防止粉尘污染刀柄

◆ 可配备大功率吸尘装置,优化吸尘口设计增大吸力,同时预留进风口,保证机内清洁

标配华中数控918D,操作界面友好,选配西门子828D-280

null




加工应用适用于硬脆材料(如陶瓷、蓝宝石、玻璃、碳化硅)、碳纤维复合材料、高温合金(如钛合金)等难加工材料精密零部件高精高效加工,适用于小零件、微小孔工件的加工。

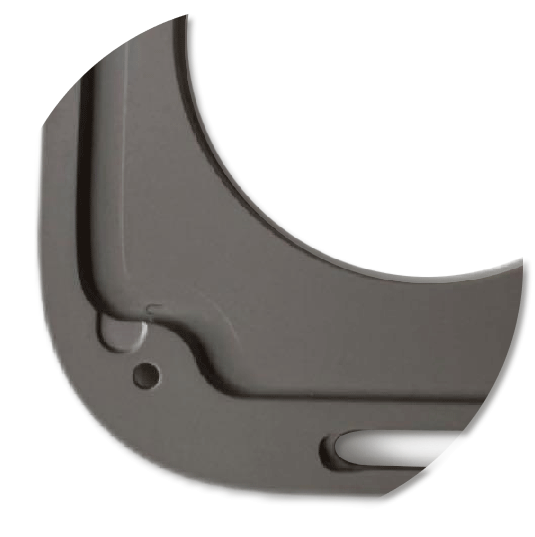

生胚陶瓷

生胚陶瓷

石墨坩埚

石墨坩埚



主要参数
项目单位

UPG-600A|B|C

X/Y/Z轴加工行程mm

500×400×230

工作台尺寸mm

500x400

工作台最大负载kg200
X/Y/Z轴快速移动速度m/min.

15/15/15

主轴转速(最高)rpm

40,000│30,000│18,000

锥孔规格

HSK-E32│HSK-E40│HSK-A63

刀库容量

15|13|9

最大刀具直径(满刀)mm

130|140|110

最大刀具长度mm

 80|80|70

最大刀具质量kg3

主要配置

标配:

◆ 华中数控918D

◆ 集中式自动润滑系统

◆ 主轴恒温冷却系统

◆ 安全门锁
◆ 外挂式手轮◆ 气枪
◆ 电箱热交换器◆ LED工作灯
◆ 三色警示灯

选配:

◆ 高精度3D测头

◆ 吸尘器

◆ 自动门

◆ 4/5轴转台

◆ 激光对刀仪

◆ 接触式对刀仪

◆ 西门子828D-280

配置适用机型:UPG-600C
