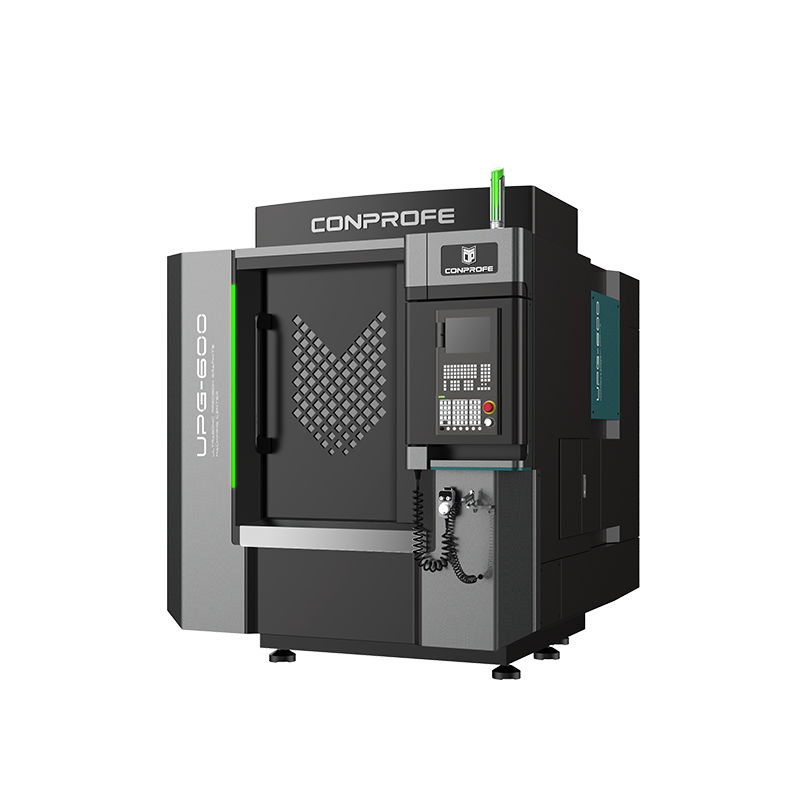

超声精密石墨加工中心
◆ 配置汇专自主研发智能化超声加工系统，解决难加工材料的加工痛点
◆ 多层防护，采用迷宫结构、正压密封及特殊集尘设计，防护等级高
◆ 对称式龙门设计，高刚性横梁立柱一体式铸件床身，具有极佳的吸震性能、精度保持性、动态特性和热稳定性
◆ 可配置高精度光栅尺，实现全闭环控制，重复定位精度可达2μm
◆ 可选配大风量、大功率单机滤筒式吸尘系统
◆ 可选配手持吸尘器，移动作业，吸尘更彻底
◆ 汇专自主研发超声主轴，可有效减少切削阻力，延长刀具寿命、提高表面质量 ◆多层防护，采用迷宫结构、正压密封及特殊集尘设计，防护等级高 ◆对称式龙门设计，高刚性横梁立柱一体式铸件床身，具有极佳的吸震性能、精度保持性、动态特性和热稳定性 ◆ 可配置高精度光栅尺，实现全闭环控制，重复定位精度可达2μm |  |
 | ◆ 刀库采用推拉式风琴防护门设计，保持刀库清洁，防止粉尘污染刀柄 ◆ 可配备大功率吸尘装置，优化吸尘口设计增大吸力，同时预留进风口，保证机内清洁 |
◆ 西门子828D-280数控系统，操作界面友好 |  |
 生胚陶瓷 |
 石墨坩埚 |
| 项目 | 单位 | UPG-800A|B|C |
| X/Y/Z轴加工行程 | mm | 800×800×300 |
| 工作台尺寸 | mm | 850x850 |
| 工作台最大负载 | kg | 1000 |
| X/Y/Z轴快速移动速度 | m/min. | 24/24/24 |
| 主轴转速（最高） | rpm | 40,000│30,000│18,000 |
| 锥孔规格 | — | HSK-E32│HSK-E40│HSK-A63 |
| 刀库容量 | 把 | 非超声：25│25│40 超声：25│25│20 |
| 最大刀具直径（满刀） | mm | 60|60|76 |
| 最大刀具长度 | mm | 150|150|260 |
| 最大刀具质量 | kg | 5 |
标配：
◆ 西门子828D-280 | ◆ 集中式自动润滑系统 |
◆ 主轴恒温冷却系统 | ◆ 高精度光栅尺 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交换器 | ◆ LED工作灯 |
| ◆ 三色警示灯 | ◆ 安全门锁 |
选配：
◆ 高精度3D测头 | ◆ 吸尘器 |
| ◆ 自动门 | ◆ 4/5轴转台 |
| ◆ 激光对刀仪 | ◆ 接触式对刀仪 |
配置适用机型：UPG-800C
