绿色立式五轴联动加工中心
ULM-400
雕铣--ULM-400-(5)

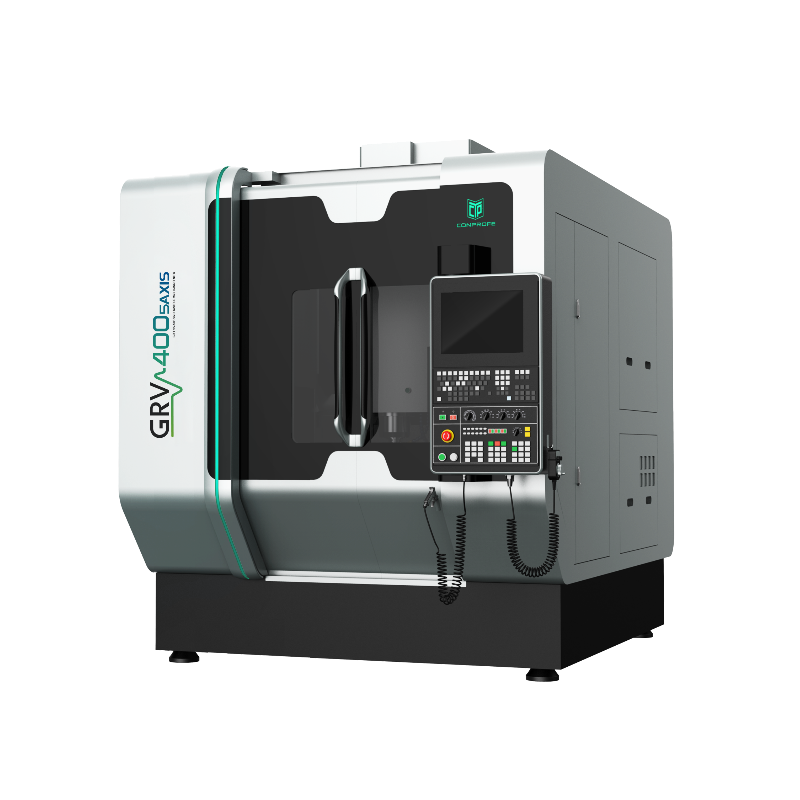

绿色立式五轴联动加工中心

GRV400-5AXIS

◆ 配置汇专自主研发智能化超声加工系统,解决难加工材料的加工痛点

◆ 可选配内冷超临界CO2微量润滑(MQL)冷却系统,实现清洁切削

◆ 桥式龙门结构,配备摇篮五轴,低重心设计,短悬伸,超强刚性,减少热应变

◆ 配置大功率、大扭矩、高速超声主轴

◆ 多种规格链式刀库, 容量24~120T

◆ 可配置自动灭火装置,降低易燃易爆材料加工风险

◆ 配置西门子840D sl或SINUMERIK ONE五轴联动数控系统


产品亮点
系列概述
产品亮点

◆ 桥式龙门结构,配备摇篮五轴,低重心设计,短悬伸,超强刚性,减少热应变。

◆ 采用高刚性铸铁结构,优异的工程学设计,便于操作。

◆ 各轴配置光栅尺,实现全闭环控制。

◆ A/C轴配备刹车功能,实现稳定定位加工。


◆ 配置高精密、高转速电主轴,实现高精、高速、高效加工,可选配中心出水主轴。

◆ 多种规格链式刀库, 容量24~120T。

◆ 配置集中式自动润滑系统、自动排屑机

◆ 可加装3D测头,实现在线纠偏,解决因工件变形而产生的质量问题。

◆ 采用西门子840Dsl系统,可实现五轴联动、RTCP刀尖跟随功能。




加工应用适用于航空叶轮、航空精密件、锻造轮毂、发动机壳等硬、韧材料的加工;对蓝宝石、玻璃、陶瓷等硬脆材料以及碳纤维复合材料、高温合金等材料的加工在高效、高精方面具有显著提升

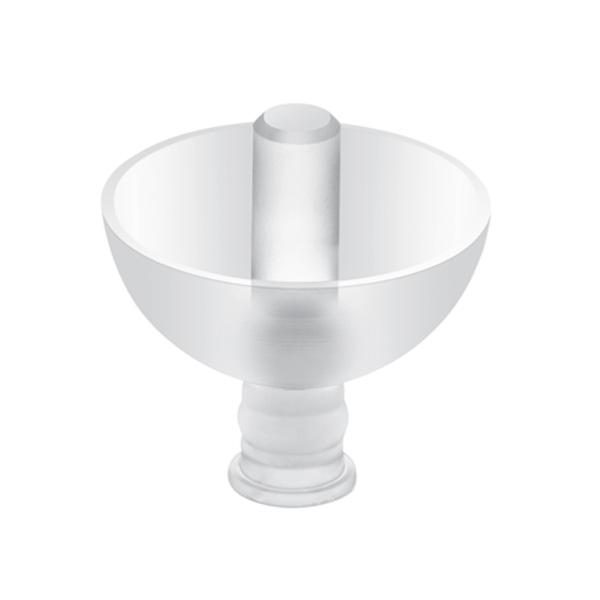

陀螺仪半球振子

陀螺仪半球振子

叶轮

叶轮

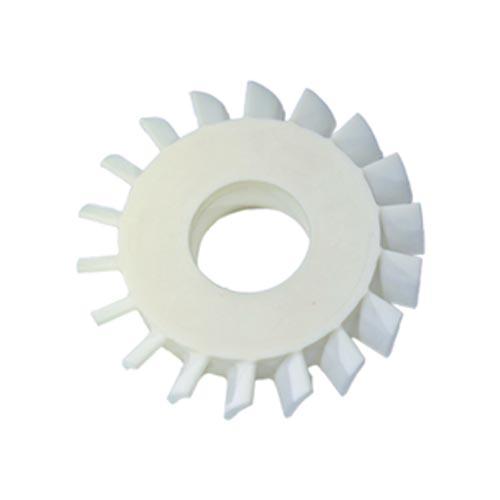

氧化铝陶瓷叶盘

氧化铝陶瓷叶盘

高温合金整体叶盘

高温合金整体叶盘



主要参数
项目单位GRV400-5AXIS
X/Y/Z轴加工行程mm

420×800×380

主轴鼻端至工作台面距离mm210-360/215-365/185-335
工作台尺寸mm

Φ400

工作台最大负载kg200
X/Y/Z轴快速移动速度m/min.

36/36/36

T形槽(槽数 × 槽宽 × 间距)pcs×mm×mm5×12×80
X/Y/Z轴最高切削进给速度m/min.10
X/Y/Z轴电机功率kW0.75/0.75/0.75
主轴直径mmΦ80/Φ80/Φ100
主轴转速(最高)rpm

16000

电机功率(额定)Kw3.7/3.7/6
电机扭矩(额定)Nm1.17/1.17/2.7
锥孔规格

HSK-A63

超声功能-可选
微量润滑-/
超声+微量润滑-/
X/Y/Z轴定位精度mm0.005
X/Y/Z轴重复定位精度mm0.003
精度等级 UP
刀库容量

40

最大刀具直径(满刀)mm

Φ70

最大刀具长度mm

200

最大刀具质量kg

8

刀库类型-伞型
电源电压-三相交流,380V/50Hz
总电源容量kVA10
气源压力MPa0.5-0.7
总耗气量L/min100
机床总重量(含附件)kg2100
机床尺寸(长 x 宽 x 高)mm1245 × 1750 ×2130
//华中数控 918D(标配) | 西门子 808D(选配)

主要配置

标配:

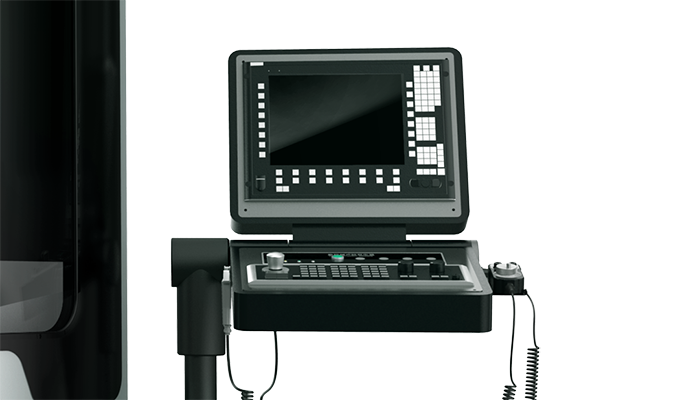

◆ 西门子 840Dsl

◆ 加工冷却系统

◆ 集中式自动润滑系统

◆ 主轴恒温冷却系统
◆ 接触式对刀仪◆ 海德汉光栅尺
◆ 外挂式手轮◆ 气枪
◆ 电箱热交换器◆ LED工作灯
◆ 三色警示灯带◆ 安全门锁
◆ 五轴联动系统(含RTCP功能)

◆ 防碰撞功能

◆ 电主轴◆ 自动排屑器

选配:

◆ 高精度3D测头

◆ 油雾收集器

◆ 中心出水单元

◆ 激光对刀仪

◆ 成套超声波加工单元


配置适用机型:GRV400-5AXIS
