UHB-600
ULM-400
雕铣--ULM-400-(5)

UHB-600

超声绿色高效精密雕铣中心

◆ 一机多用,满足硬脆材料、复合材料、高光加工、小零件加工、微小孔加工需求。
◆ 配置灵活,刀库、主轴、系统可以根据不同加工需求,选配和拓展。
◆ 超声加工,硬脆材料减少亚表面损伤,提高刀具寿命、表面质量更佳,孔加工优势明显。
◆ 防护性好,减少后期维护。

产品亮点
系列概述
产品亮点

◆ 整体采用龙门式铸铁材料,一体式横梁立柱,刚性高、抗振性好,精度稳定




◆ 配置高速超声主轴,超声加工一键式切换,可配置HSK-E32/HSK-E40/HSK-A63主轴,最高转速32,000 rpm
◆ 可选双刀库,配置4/5轴,实现集约化加工

◆ 系统配置,标配华中918D,选配西门子828D-280



加工应用针对陶瓷、蓝宝石 、玻璃、碳纤维复合材料等硬脆性材料以及难切削材料的超声加工

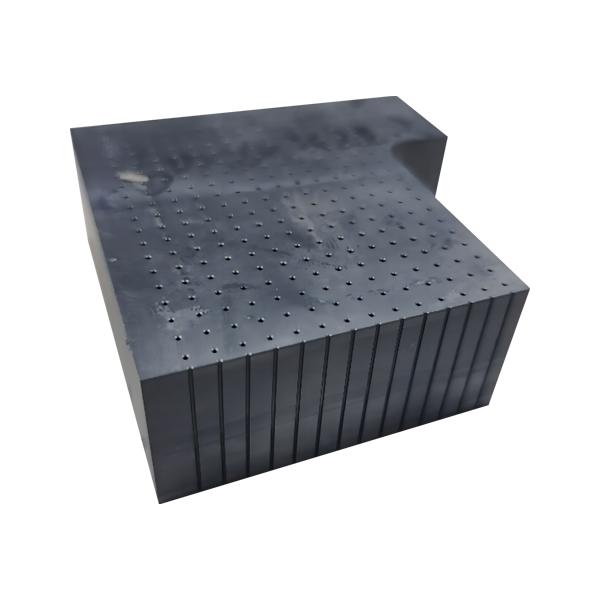

陶瓷内腔

陶瓷内腔

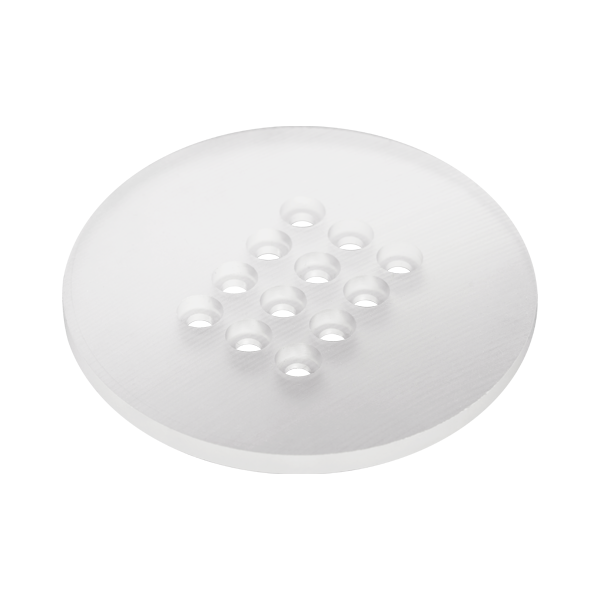

蓝宝石工件

蓝宝石工件

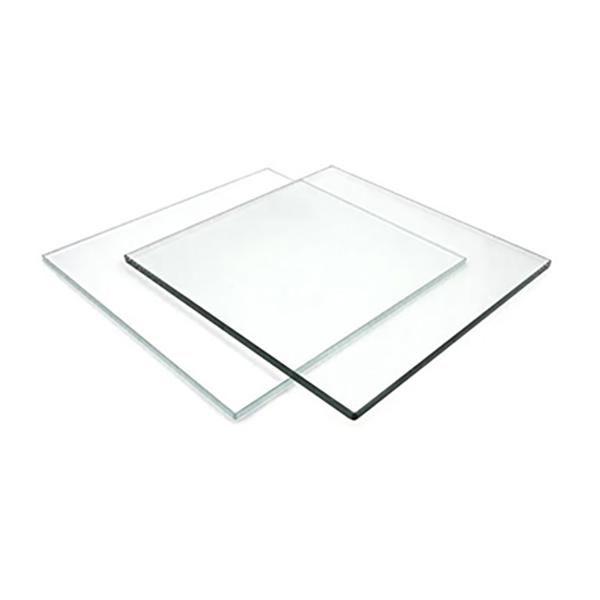

玻璃工件

玻璃工件



主要参数
项目单位UHB-600AUHB-600BUHB-600C
X/Y/Z轴加工行程mm600×500×300600×500×300600×500×300
主轴鼻端至工作台面距离mm210-360/215-365/185-335210-360/215-365/185-335
工作台尺寸mm620x560620x560620x560
工作台最大负载kg300300300
T形槽(槽数 × 槽宽 × 间距)pcs×mm×mm5×12×805×12×80
X/Y/Z轴快速移动速度m/min15/15/1515/15/1515/15/15
X/Y/Z轴最高切削进给速度m/min.1010
X/Y/Z轴电机功率kW0.75/0.75/0.750.75/0.75/0.75
主轴直径mmΦ80/Φ80/Φ100Φ80/Φ80/Φ100
主轴转速(最高)rpm40,00030,000 18,000
电机功率(额定)Kw3.7/3.7/63.7/3.7/6
电机扭矩(额定)Nm1.17/1.17/2.71.17/1.17/2.7
锥孔规格HSK-E32HSK-E40HSK-A63
超声功能-可选可选
微量润滑-//
超声+微量润滑-//
X/Y/Z轴定位精度mm0.0050.005
X/Y/Z轴重复定位精度mm0.0030.003
精度等级 UPUP
刀库容量非超声:15 | 超声:15非超声:13 | 超声:13非超声:9 | 超声:9
最大刀具直径(满刀)mm130 140 110
最大刀具长度mm80 8070
最大刀具质量kg333
刀库类型-伞型伞型
电源电压-三相交流,380V/50Hz三相交流,380V/50Hz
总电源容量kVA1010
气源压力MPa0.5-0.70.5-0.7
总耗气量L/min100100
机床总重量(含附件)kg21002100
机床尺寸(长 x 宽 x 高)mm1245 × 1750 ×21301490×2100×2130
//华中数控 918D(标配) | 西门子 808D(选配)华中数控 918D(标配) | 西门子 808D(选配)

主要配置

标配:

◆ 华中数控918D◆ 加工冷却系统
◆ 集中式自动润滑系统◆ 主轴恒温冷却系统
◆ 外挂式手轮◆ 气枪
◆ 电箱热交换器◆ LED工作灯
◆ 三色警示灯◆ 安全门锁

选配:

◆ 西门子828D-280◆ 高精度3D测头
◆ 油雾收集器◆ 4/5轴转台
◆ 自动门◆ 接触式对刀仪
◆ 超声振幅测量仪◆ 五轴联动系统(含RTCP功能)
◆ 双刀库ETM-15

配置适用机型:UHB-600A、UHB-600B、UHB-600C
