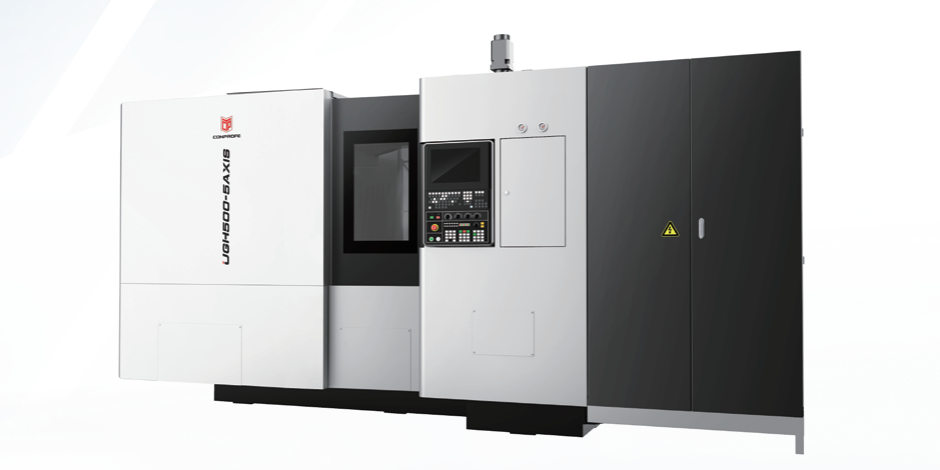

UGH500-5AXIS

超声绿色五轴联动卧式加工中心

◆ 清洁切削,可选配超临界CO2内冷微量润滑(MQL)冷却系统,实现清洁切削。
◆ 五轴联动,满足不同尺寸复杂曲面零件高精、高效五轴联动加工。
◆ 防护等级高,机床全封闭防护设计,独特的防护门设计使操作者更容易接近工作区。

产品亮点
系列概述
产品亮点

◆ 配置汇专自主研发超声主轴,减少切削力,满足难加工材料的高效加工需求。

◆ 机床主轴前支承采用多联组合轴承,后支承采用双列圆柱滚子轴承,精度为P2H级,主轴轴承采用油脂润滑,为使主轴轴发热最小,主轴带外循环强制冷却,可选配中心冷却主轴,可选配电主轴。


◆ 主轴箱上下运动(Y轴)设有液压平衡系统,减少主轴上下运动不平衡带来的Y轴精度位移。

◆ 刚性攻丝。

◆ 回转工作台直径可选Ф500, Ф630,Ф800,Ф1000,Ф1200。

◆ 链式刀库,标配40把,可选60/80/100/120/160把,机械手换刀,刀到刀时间仅3.5秒




加工应用针对陶瓷、蓝宝石 、玻璃、碳纤维复合材料等硬脆性材料以及难切削材料的超声加工



主要参数
项目单位UGH500-5AXIS
X/Y/Z轴加工行程mm

800x700x900

主轴鼻端至工作台面距离mm210-360/215-365/185-335
工作台尺寸mm

Φ500

工作台最大负载kg500
X/Y/Z轴快速移动速度m/min.

45

T形槽(槽数 × 槽宽 × 间距)pcs×mm×mm5×12×80
X/Y/Z轴最高切削进给速度m/min.10
X/Y/Z轴电机功率kW0.75/0.75/0.75
主轴直径mmΦ80/Φ80/Φ100
主轴转速(最高)rpm

15000

电机功率(额定)Kw3.7/3.7/6
电机扭矩(额定)Nm1.17/1.17/2.7
锥孔规格

BT50

超声功能-可选
微量润滑-/
超声+微量润滑-/
X/Y/Z轴定位精度mm0.005
X/Y/Z轴重复定位精度mm0.003
精度等级 UP
刀库容量

40

最大刀具直径(满刀)mm

125

最大刀具长度mm

250

最大刀具质量kg

20

刀库类型-伞型
电源电压-三相交流,380V/50Hz
总电源容量kVA10
气源压力MPa0.5-0.7
总耗气量L/min100
机床总重量(含附件)kg2100
机床尺寸(长 x 宽 x 高)mm1245 × 1750 ×2130
//华中数控 918D(标配) | 西门子 808D(选配)

主要配置

标配:

◆ 西门子 840Dsl

◆ 全封闭防护罩

◆ 工作灯

◆ 三色警示灯带

◆ 机内排屑器

◆ 刀具冷却装置

◆ 自动诊断系统◆ 自动换刀装置防护罩
◆ 外挂式手轮

◆ 自动断电装置

◆ 刀库手动刀具更换装置◆ 主轴手动刀具更换装置
◆ 自动润滑系统

◆ 托板冲洗装置

◆ 链式板排屑器和小车

◆ 冷却液除油装置

◆ 水枪◆ 气枪

选配:

◆ 高精度3D测头

◆ 刀具测头

◆ 旋转视窗

◆ 主轴中心出水冷却

◆ 油雾收集器


配置适用机型:UGH500-5AXIS
