UGM-600
所属分类
超声绿色雕铣中心
◆ 一机多用，满足硬脆材料、复合材料、高光加工、小零件加工、微小孔加工需求。
◆ 配置灵活，刀库、主轴、系统可以根据不同加工需求，选配和拓展。
◆ 超声加工，硬脆材料减少亚表面损伤，提高刀具寿命、表面质量更佳，孔加工优势明显。
◆ 防护性好，减少后期维护。
产品亮点
系列概述
产品亮点
◆ 整体采用龙门式铸铁材料，一体式横梁立柱，刚性高、抗振性好，精度稳定
|  |
 | ◆ 配置高速超声主轴，超声加工一键式切换，可配置ISO-20/HSK-E25/HSK-E32主轴，最高转速40,000 rpm |
◆ 系统配置，标配华中数控918D，可选西门子828D-280 |  |
加工应用针对陶瓷、蓝宝石 、玻璃、碳纤维复合材料等硬脆性材料以及难切削材料的超声加工
 陶瓷内腔 |
 蓝宝石工件 |

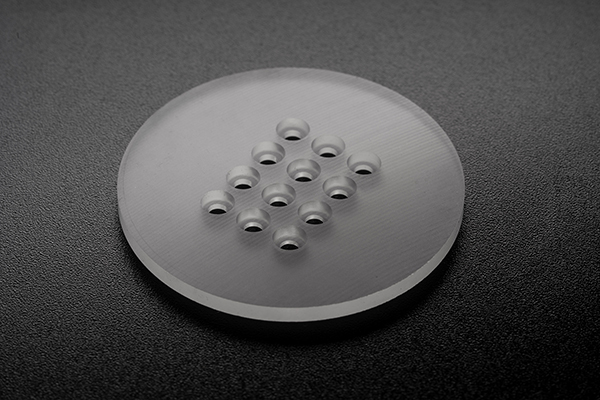

 玻璃工件 |
主要参数
| 项目 | 单位 | UGM-600A | UGM-600B | UGM-600C |
| X/Y/Z轴加工行程 | mm | 600×500×300 | 600×500×300 | 600×500×300 |
| 工作台尺寸 | mm | 620x560 | 620x560 | 620x560 |
| 工作台最大负载 | kg | 300 | 300 | 300 |
| X/Y/Z轴快速移动速度 | m/min | 15/15/15 | 15/15/15 | 15/15/15 |
| 主轴转速（最高） | rpm | 32,000 | 24,000 | 14,400 |
| 锥孔规格 | — | HSK-E32 | HSK-E40 | HSK-A63 |
| 刀库容量 | 把 | 15 | 13 | 9 |
| 最大刀具直径（满刀） | mm | 130 | 140 | 110 |
| 最大刀具长度 | mm | 80 | 80 | 70 |
| 最大刀具质量 | kg | 3 | 3 | 3 |
| 刀库类型 | — | 伞型 | 伞型 | 伞型 |
主要配置
标配：
| ◆ 华中数控918D(标配） | ◆ 加工冷却系统 |
| ◆ 集中式自动润滑系统 | ◆ 主轴恒温冷却系统 |
| ◆ 外挂式手轮 | ◆ 气枪 |
| ◆ 电箱热交换器 | ◆ LED工作灯 |
| ◆ 三色警示灯 | ◆ 安全门锁 |
选配：
| ◆ 西门子828D-280 | ◆ 高精度3D测头 |
◆ 油雾收集器 | ◆ 4/5轴转台 |
| ◆ 自动门 | ◆ 接触式对刀仪 |
| ◆ 超声振幅测量仪 | ◆ 五轴联动系统（含RTCP功能） |
| ◆ 双刀库ETM-15 |
配置适用机型：UGM-600A、UGM-600B
关键词:
精密雕铣
超声高效
